PNPM – Vedador Pneumatico
PNPM é um vedante de pistão completo de dupla ação que consiste em uma chapa de aço vulcanizada com borracha de nitrilo elastomérica usando métodos de produção especiais. Os lábios de vedação têm molas para aumentar a pré-carga.
Vantagens do produto• Bom desempenho de vedação a baixas pressões devido ao fato de ter uma mola nos lábios de vedação
• Longa vida de serviço
• Pronto para caber o pistão completo
• Também usado em sistemas pneumáticos
AplicacãoCilindro hidráulico de baixa pressão e cilindros pneumáticos especiais.
| Material | Código |
|---|---|
| NBR 90 Shore A | NB 9001 |
| AÇO | ST 37 |
| MOLA AÇO INOXIDÁVEL | CN 9901 |
| Condições de funcionamento | |||
|---|---|---|---|
| Media | Temp | Pressão | Velocidade |
| Óleos minerais (DIN 51524) | -30 ° C / +105 ° C | Diagrama 1 | ≤ 0.5 m / sn |
| HFA e HFB | +5 ° C / +60 ° C | Diagrama 1 | ≤ 0.5 m / sn |
| HFC | -30 ° C / + 60 ° C | Diagrama 1 | ≤ 0.5 m / sn |
| Ar comprimido | -30 ° C / + 105 ° C | ||
| Medidas Disponíveis | Medidas Disponíveis | ||||||
|---|---|---|---|---|---|---|---|
| Codigo | OEM | Descrição | Material | Medida | |||
| PNPM258 | VEDADOR PNEUMATICO | NBR+AÇO | 25X8X22 | ||||
| PNPM268 | VEDADOR PNEUMATICO | NBR+AÇO | 26X8X22 | ||||
| PNPM308 | VEDADOR PNEUMATICO | NBR+AÇO | 30X8X22 | ||||
| PNPM328 | VEDADOR PNEUMATICO | NBR+AÇO | 32X8X25 | ||||
| PNPM358 | VEDADOR PNEUMATICO | NBR+AÇO | 35X8X26 | ||||
| PNPM388 | VEDADOR PNEUMATICO | NBR+AÇO | 38X8X25 | ||||
| PNPM4010 | VEDADOR PNEUMATICO | NBR+AÇO | 40X10X25 | ||||
| PNPM4510 | VEDADOR PNEUMATICO | NBR+AÇO | 45X10X25 | ||||
| PNPM5010 | VEDADOR PNEUMATICO | NBR+AÇO | 50X10X25 | ||||
| PNPM5510 | VEDADOR PNEUMATICO | NBR+AÇO | 55X10X25 | ||||
| PNPM6012 | VEDADOR PNEUMATICO | NBR+AÇO | 60X12X26 | ||||
| PNPM6312 | VEDADOR PNEUMATICO | NBR+AÇO | 63X12X25 | ||||
| PNPM6512 | VEDADOR PNEUMATICO | NBR+AÇO | 65X12X25 | ||||
| PNPM7012 | VEDADOR PNEUMATICO | NBR+AÇO | 70X12X30 | ||||
| PNPM7512 | VEDADOR PNEUMATICO | NBR+AÇO | 75X12X30 | ||||
| PNPM8012 | VEDADOR PNEUMATICO | NBR+AÇO | 80X12X30 | ||||
| PNPM8512 | VEDADOR PNEUMATICO | NBR+AÇO | 85X12X35 | ||||
| PNPM9012 | VEDADOR PNEUMATICO | NBR+AÇO | 90X12X35 | ||||
| PNPM10012 | VEDADOR PNEUMATICO | NBR+AÇO | 100X12X35 | ||||
| PNPM11012 | VEDADOR PNEUMATICO | NBR+AÇO | 110X12X40 | ||||
| PNPM12020 | VEDADOR PNEUMATICO | NBR+AÇO | 120X20X40 | ||||
| PNPM12520 | VEDADOR PNEUMATICO | NBR+AÇO | 125X20X40 | ||||
| PNPM13020 | VEDADOR PNEUMATICO | NBR+AÇO | 130X20X40 | ||||
| PNPM14020 | VEDADOR PNEUMATICO | NBR+AÇO | 140X20X40 | ||||
| PNPM1452 | VEDADOR PNEUMATICO | NBR+AÇO | 145X20X40 | ||||
| PNPM15020 | VEDADOR PNEUMATICO | NBR+AÇO | 150X20X40 | ||||
| PNPM16020 | VEDADOR PNEUMATICO | NBR+AÇO | 160X20X40 | ||||
| PNPM17520 | VEDADOR PNEUMATICO | NBR+AÇO | 175X20X40 | ||||
| PNPM18020 | VEDADOR PNEUMATICO | NBR+AÇO | 180X20X40 | ||||
| PNPM20020 | VEDADOR PNEUMATICO | NBR+AÇO | 200X20X40 | ||||
| PNPM23030 | VEDADOR PNEUMATICO | NBR+AÇO | 230X30X40 | ||||
| PNPM25030 | VEDADOR PNEUMATICO | NBR+AÇO | 250X30X40 | ||||
| PNPM30060 | VEDADOR PNEUMATICO | NBR+AÇO | 300X60X40 | ||||

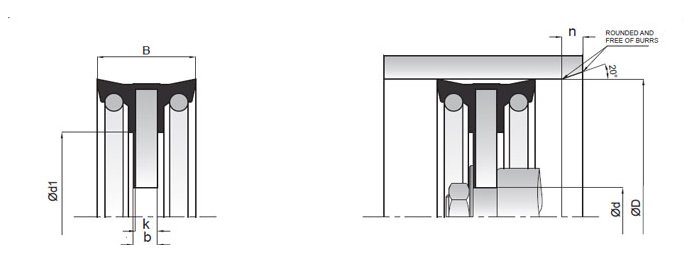

PNPM é empurrada para a haste do pistão com a camada de borracha no flange de aperto em direção à haste e fixada por fixação. A porca deve ser protegida. A superfície de deslizamento e o furo do cilindro devem ser oleados com um óleo que não deve entrar na reação com o elemento de vedação durante o processo de instalação. Precauções especiais devem ser tomadas no final da montagem para evitar danificar os lábios de vedação.
